[수리] 와사비망고 UHD480 모니터 수리2.(백라이트 교체)

저번에 백라이트를 교체하고 뭔가 잘못된 상황에서 백라이트를 심사 숙고해서 구매했습니다.

폭이 좁고 길이가 어느정도 맞는 제품으로 찾았습니다.

이전 수리작업때 백라이트 교체후 아래쪽 빛샘현상과 전체적으로 어두운 상태



아래 링크는 제가 산 제품의 링크입니다.

알리익스프레스에서 르로이용 백라이트를 찾아보면 폭이 좁고 땜하는 방식이 와사비망고꺼와 동일한 제품을

찾을수 있더라고요

8.9US $ 25% OFF|1pcs/set LED backlight strip For Leroy 40 inch 70 lamp RF A1400P14 1405S 01 LED 40C380 405S 01 LED 40C380 510mm

뜯는 방법은 이전글에 있으니 분해에 대한 부분은 이전글을 참고 바랍니다.

(이전글 링크 : https://mazakaza.tistory.com/387)

모니터를 뜯어보니 아래 사진과 같이 백라이트가 방열판에서 한쪽이 떨어진 상태로 있더군요

(참고로 UHD480은 LED 백라이트가 두개 들어갑니다.)

이러한 이유로 방향이 꺽이면서 빛번짐이 발생했고 마찬가지로 빛이 위쪽으로 전달되지 않아서 전반적으로

어두워 보였던것 같았습니다.

혹시나 몰라 방열판의 길이를 측정해 놓았습니다.

길이는 1060mm이더군요. 제가 구매한 백라이트는 510mm라 짧았습니다.

기존에 샀던 폭이 넓었던 제품은 575mm여서 길이는 좀 길게 나왔었는데 이번거는 좀 많이 짧더군요

길이는 짧긴 했지만 폭은 잘맞는편이더라고요. 이번에도 잘못되면 또 사야죠 ㅋㅋㅋㅋ

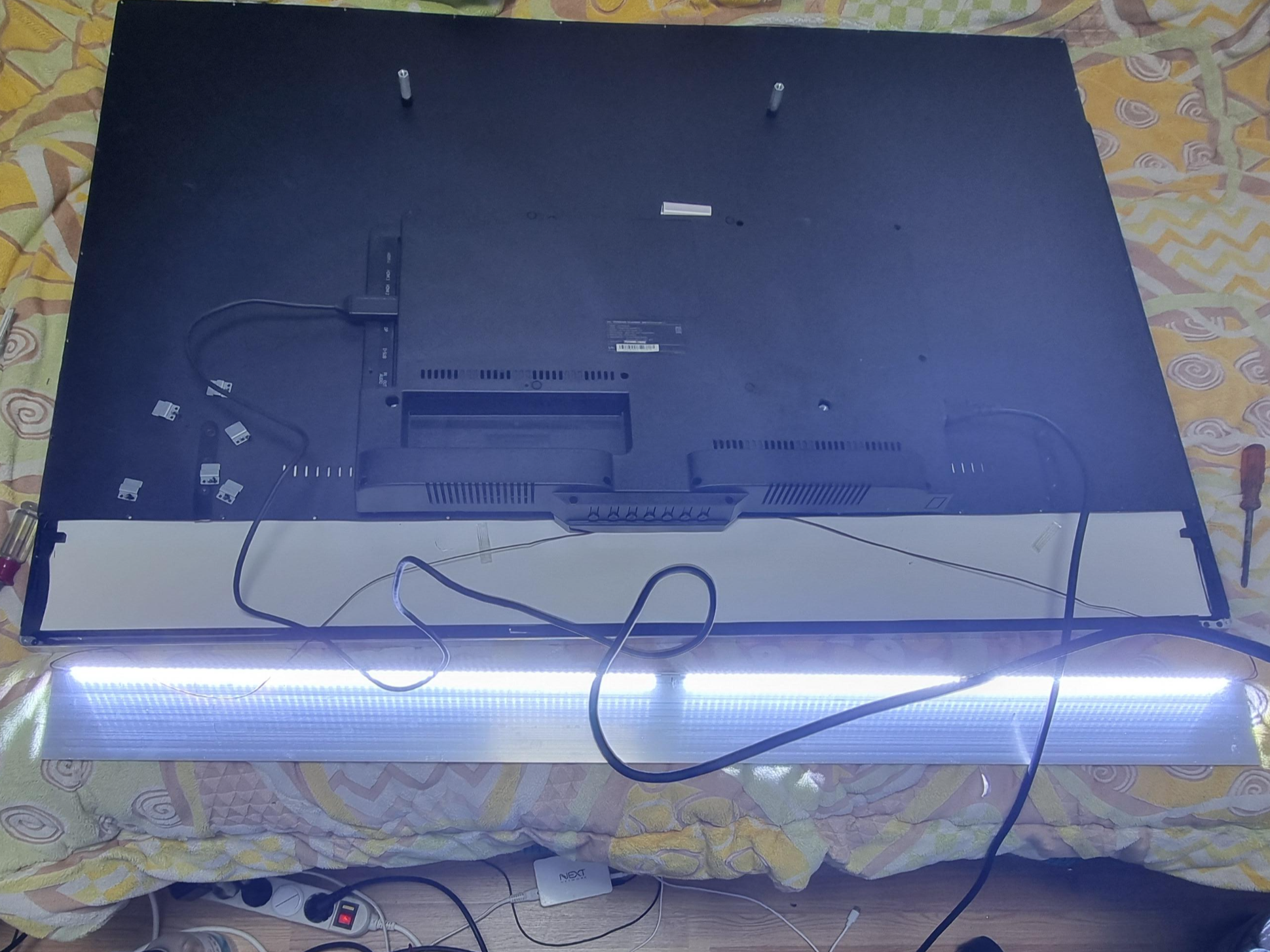

뒷판을 조립하기전에 간이로 전원을 넣어서 LED 백라이트 동작을 확인합니다.

엄청 밝군요!! 뭔가 잘될듯!!

뒷판을 간이로 조립하고 덱스로 연결해서 영상을 테스트 합니다.

괜찮네요. 나사를 다 조립하고 테스트를 진행합니다.

전체적인 밝기는 동일하게 분포되서 좋았습니다.

다만 LED 백라이트의 길이가 좀 짧아서 그런가 하단 가운데 부분에 살짝 음영이 있긴합니다.

크게 신경쓰이진 않아서 이 부분은 무시해 줍니다.



아래는 불량-반불량-수리완료 비교 샷입니다 ㅋㅋ

요즘은 정보가 많아서 이런 모니터 수리도 손쉽게 할수 있다는게 재미 있네요
