[수리] 와사비망고 UHD480 모니터 수리1.(백라이트 교체)

전에 사무실에서 버린다고 한 와사비망고 48인치 모니터 UHD480을 가져다가 방에서 요긴하게 쓰고 있었습니다.

당시에 용산 사설 수리업체에 가서 10만원주고 고쳤었거든요.

근데 이번에 ...백라이트가 하나둘씩 나가더니 화면이 거의 안보이게 되었습니다... ㅠ

저번처럼 사설 업체까지 가기도 귀찮고 글을 찾아보니 자가수리하시는 분들이 많아서 따라 해보았습니다.

일단은 모니터를 거치대에서 내린 후에 뒤쪽 판을 분해합니다.

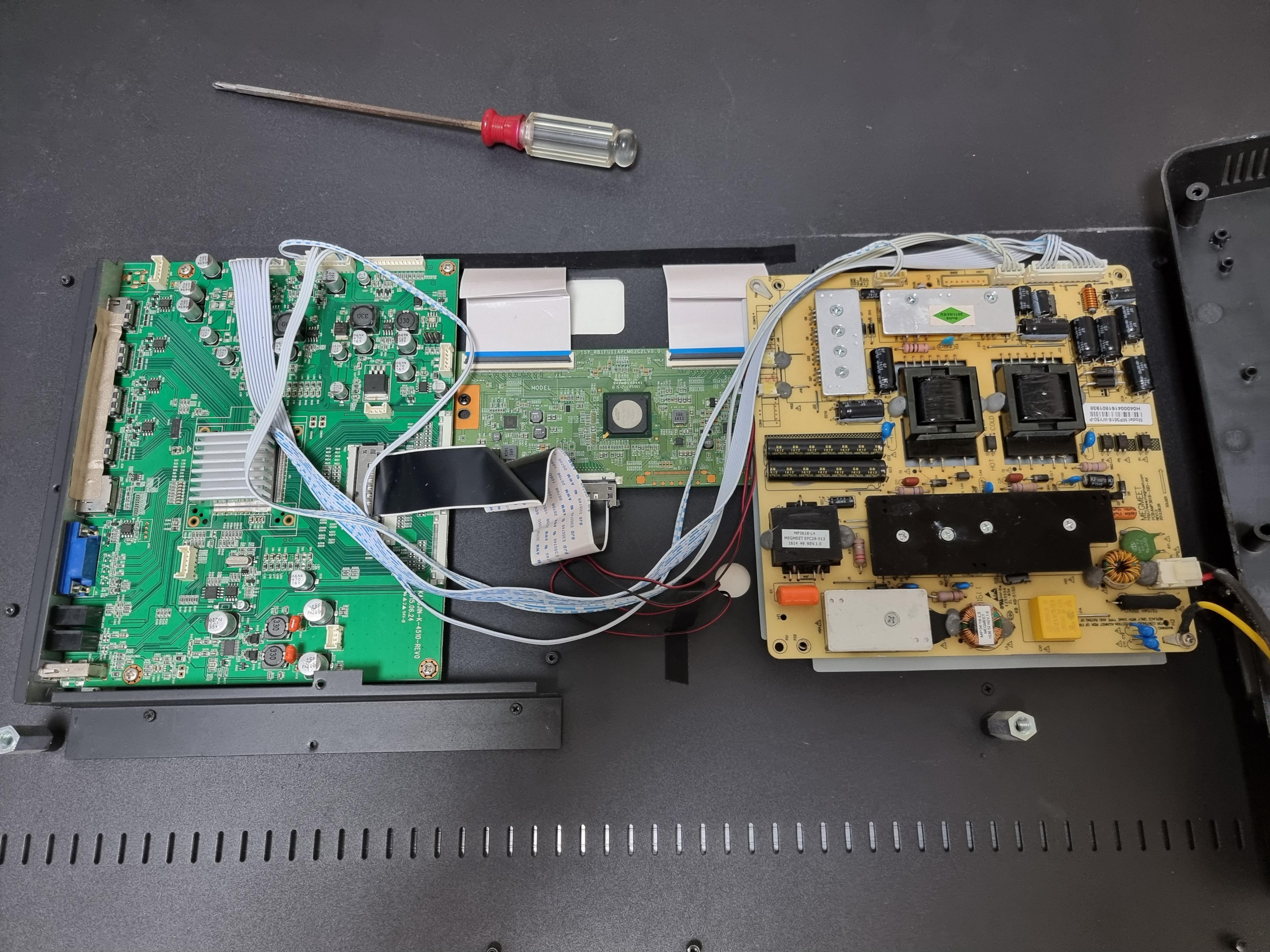

저는 이걸 두번 뜯었는데 뒷판에 있는 티콘보드와 파워보드등이 있는

커버의 나사만 풀고 뒷판을 뜯어도 상관이 없더라고요

이 판이 들릴정도로 나사만 풀어주심 되요.

참고로 불안해서 아래와 같이 커버를 분리 하실거면 살살 하세요.

케이블이 연결되어 있는 부분이 있어서 잘못뜯으면 케이블이 망가집니다.

그리고 케이블을 뽑기전에 체결되어 있는 부분을 사진으로 남겨주시면 나중에 조립할때 편해집니다.



뒷판 분리시에는 뒷판의 사이드에 위치한 나사들만 빼주시면 됩니다.

아래 그림에서 흰색 점선으로 표시한 곳의 나사만 빼주면 됩니다.



아래의 사진에 있는 백라이트가 불량난 제품입니다.

우리가 일반적으로 알고있는 직하형 백라이트 (Direct LED)와는 다른

아래쪽에서 빛을 위쪽으로 비추어 주는 방식입니다.구글을 찾아보니 엣지 백라이트 방식이라 하더군요

아래 사진에 있는것이 UHD480에 달려 있는 엣지 백라이트 입니다.

LED테스터로 찍어보니 한쪽라인 빼곤 싹다 나갔더라고요 ㅋ



9.44US $ 65% OFF|Deadpixel Tester|led Backlight Tester For Tvs - Dead Pixel & Color Bar Testing Tool

제가 인터넷 블로그를 보고 산 엣지 백라이트 입니다.

길이는 얼추 맞춰서 샀지만 PCB의 폭이 좀 넓은듯 합니다.

모니터의 LED 드라이버가 전압을 맞춰주는 방식이라 LED 전압은 신경치 않고 구매했습니다.

일단 전원라인을 연결하기 위해서 전원 콘넥터를 부셔줍니다!!

일단 기존에 있던 백라이트 LED를 제거하고 어찌저찌 새로산 백라이트 LED를 달아줍니다

모니터 전원을 넣어주니 정상적으로 점등 됩니다.

PCB의 폭이 넓은지라 잘 안맞더군요. 어떻게 힘으로 밀어 넣어서 켜봅니다.

화면이 밝아지긴 했는데 화면 아래쪽 백라이트 부분만 환하게 나오고 전체적으로 화면이 어둡습니다.

뭔가 잘못된 느낌이 나는데 이걸 떼어내긴 귀찮아서 ...그냥 둡니다

아까 수리하면서 쎄해서 PCB 폭을 측정해놓은게 다행인듯 합니다.

새로 부품을 사서 다시 수리를 해야 할것 같습니다.
